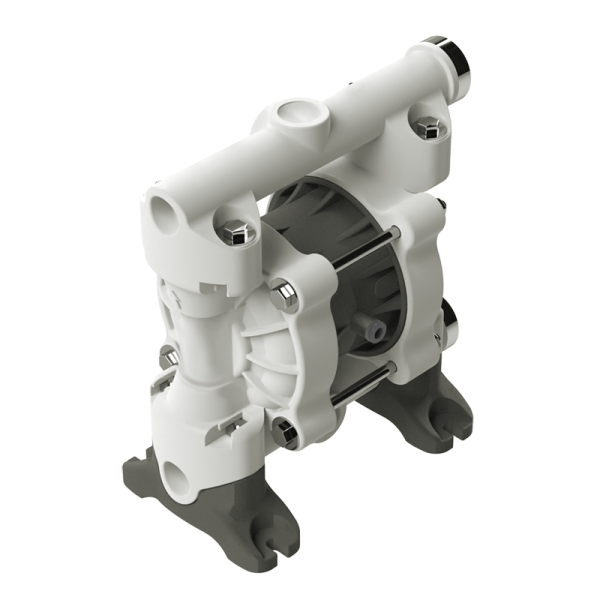

Double diaphragm pump AODD model 3/8” non-metallic

for small systems or in the laboratory sector

Werkstoffe: Membranen / Ventilkugeln / Dichtungen:

Preis anfragen

Mit * gekennzeichnete Felder sind Pflichtfelder.
  • 5210-040
  • A 183 | B 203 | C 107
  • is not suitable for the Ex-area
Description: The double diaphragm pump is suitable for pumping small quantities in the... mehr
Produktinformationen zu "Double diaphragm pump AODD model 3/8” non-metallic"

Material: Polypropylene glass fibre reinforced (PP)
Material of diaphragm / check balls / seals: FPM / FPM / FPM
Centre block material: Polypropylene glass fibre reinforced (PP)

Description of material: EPDM = ethylene propylene diene rubber, FPM = fluorine rubber,
NBR = acrylonitrile butadiene rubber, PP = polypropylene, PTFE = polytetrafluoroethylene,
TPC-ET + TFM (PTFE) = thermoplastic polyester elastomer + modified polytetrafluoroethylene,
TPV (EPDM-PP) = EPDM/PP compound


Description:

The double diaphragm pump is suitable for pumping small quantities in the laboratory sector and for occasional filling processes.

  • typical applications: Chemical circulation and feed, liquids with solid particles such as paints and lacquers, electroplating liquids, etc.
  • reinforced elastomers and thermoplastic diaphragms
  • highly resistant TFM (PTFE) diaphragms (modified PTFE)

Features & Benefits

  • high hydraulic performance
  • maintenance-optimised design and simple installation
  • self-priming (even when dry)
  • ice-free air system
  • absolutely oil-free
  • non-stalling operation
技术数据
▼ WERKSTOFFE | MATERIAL | MATERIAAL ▼
Doppelmembranpumpen (Werkstoff): Kunststoff
房屋(材料): Polypropylen glasfaserverstärkt (PP)
Mittelblock (Werkstoff): Polypropylen kohlefaserverstärkt (PP)
膜片(材料): NBR (Acrylnitril-Butadien-Kautschuk)
阀球(材料): NBR(丁腈橡胶)
密封件(材料): NBR(丁腈橡胶)
阀座(材料): PP(聚丙烯)
▼ FÖRDERDATEN | OPERATING DATA | SPECIFICATIES ▼
流量(最高升/分钟): 26
交付量(至mWS): 50
固体(最大ømm): 3
输送介质温度(最高℃): 60
粘度(高达mPas): 3500
Ansaughöhe trocken (bis max. mWS*): 4
Luftdruck (max. bar): 8
Luftdruck Anlauf (min. bar): 2
Schalldruckpegel ( in dB(A)): 72
Verdrängung pro Kammer ( in cm³): 35
Verdrängung pro Zyklus ( in cm³): 70
▼ PUMPE | PUMP | POMP ▼
大小: 3/8"
Lufteinlass ( Ø mm): 6
Druckstutzen (Zoll) innen: 3/8"
Saugstutzen (Zoll) innen: 3/8"
▼ EIGENSCHAFTEN | PROPERTIES | EIGENSCHAPPEN ▼
防爆: Nein
Anschluss: Gewinde
类型: DMP 3/8" PPB PP/NBR

* Die max. Fördermenge ist ein ermittelter Wert mittels Prüfstand und gemessen mit Wasser bei einer Mediumstemperatur von ca. 20° C. Die Messung erfolgt am Druckstutzen der Pumpe, ohne Schlauch, Zapfpistole oder Durchflussmesser. Die im Einsatz erzielbare Fördermenge ist niedriger und hängt von der individuellen Anwendung, den Medieneigenschaften sowie der Konfiguration der Pumpe ab. Die max. Förderhöhe ist ebenso abhängig von Pumpenausführung, Motor und Medium. Die Viskositätswerte werden mit Öl ermittelt.

** Prüfaufbau: Medium Wasser / Diesel, Durchfluss in Vorzugsrichtung, Beruhigungsstrecke 0,2 m vor und nach dem Durchflusszähler
