Lutz Pumps (Guangzhou) Co., Ltd
自1954年以来的家族企业
info@lutzpump.cn
+86 20 22082010

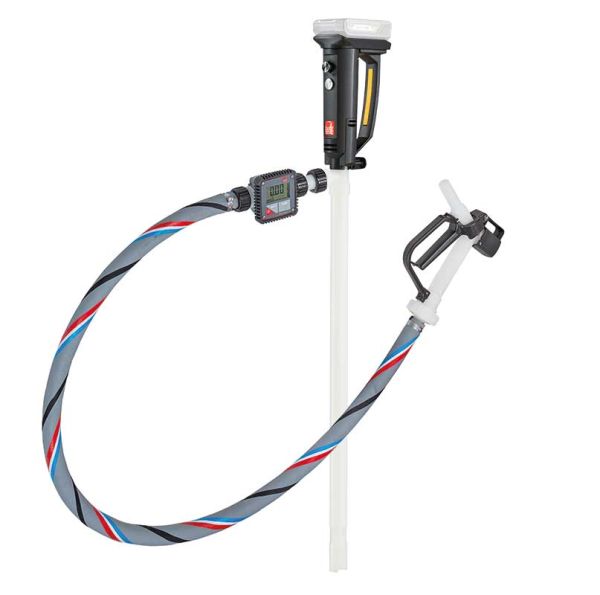

带有转子的B2电池组PVDF电池,包括流量计

für konzentrierte Säuren und Laugen

  • 0207-083
  • auf Anfrage
  • nicht geeignet für brennbare Flüssigkeiten
用于浓酸和碱 例如,氯酸,铬酸,硫酸,硝酸,氢氟酸和次氯酸钠。 特点: 中到大量 重量轻,性能极佳 最高粘度最高400毫帕斯卡 更高的压力/流量... mehr
Produktinformationen zu "带有转子的B2电池组PVDF电池,包括流量计"

Tauchtiefe: 1000 mm (dichtungslos)


用于浓酸和碱
例如,氯酸,铬酸,硫酸,硝酸,氢氟酸和次氯酸钠。

特点:

  • 中到大量
  • 重量轻,性能极佳
  • 最高粘度最高400毫帕斯卡
  • 更高的压力/流量
  • 最高密度最高1.6公斤/dm³
  • 更长的电池寿命
  • 过载时自动关闭
  • 采用锂离子技术的可互换,功能强大的电池
  • 满足所有需求的无级控制
  • 舒适的提手,紧凑的设计和轻巧的设计带来了良好的操控性
  • 无磨损,低噪声BLDC电机:重量轻,性能极高
  • 通过快速释放轻松拆卸

优点:

  • BLDC电机,效率高达70%
  • 无级可调
  • 模块化结构
  • 重量轻
  • 电池寿命长
  • 长寿命
  • 低音量≤70 dBA
  • 成熟的快速释放
  • 提供聚丙烯,聚偏二氟乙烯和不锈钢(1.4571)



组成:
电机B2电池,聚偏二氟乙烯PVDF 32-R DL泵站,流量计TR3-PVDF,1.5 m 3/4“专用化学软管,软管夹,Lutz喷嘴PVDF(不包括电池和充电器)

Technische Produktdaten
▼ MEDIUM ▼
适当的媒体: Natriumhypochlorit, Chromsäure, Flusssäure, Chlorsäure, Salpetersäure, Schwefelsäure
▼ WERKSTOFFE ▼
泵站(材料): PVDF(聚乙烯基氟)
输送轮(材料): ETFE(乙烯-四氟乙烯共聚物)
机械密封(材料): 无湿密封
静态密封(材料): 无湿密封
驱动轴(材质: Hastelloy C (2.4610)
轴承(材料): ETFE / PTFE
▼ FÖRDERDATEN ▼
流量(最高升/分钟): 80
带燃油喷嘴的流量(最高升/分钟): 45
交付量(至mWS): 8
输送介质温度(最高℃): 90
密度(高达kg /dm³): 1,6
粘度(高达mPas): 400
▼ MOTORDATEN ▼
动力单元: 累加器
功率(W): 260
电压(V): 21,6
容量(Ah): 4
▼ PUMPWERK / DURCHFLUSSMESSER / MEMBRANPUMPE ▼
浸入深度(毫米): 1000
浸入管直径(最大): 32
叶轮类型: 转子(轴向进料轮)
密封形式: 无密封(DL)
连接螺纹: 1"
▼ EIGENSCHAFTEN ▼
交付范围: Motor B2 Battery, Durchflusszähler TR3-PVDF , Pumpwerk PVDF 32-R DL in Polyvinylidenfluorid, 1,5 m Spezial-Chemieschlauch 3/4", Schlauchklemmen, Lutz Zapfpistole PVDF
▼ SCHLAUCH ▼
Schlauchlänge (mm): 1500

* Die max. Fördermenge ist ein ermittelter Wert mittels Prüfstand und gemessen mit Wasser bei einer Mediumstemperatur von ca. 20° C. Die Messung erfolgt am Druckstutzen der Pumpe, ohne Schlauch, Zapfpistole oder Durchflussmesser. Die im Einsatz erzielbare Fördermenge ist niedriger und hängt von der individuellen Anwendung, den Medieneigenschaften sowie der Konfiguration der Pumpe ab. Die max. Förderhöhe ist ebenso abhängig von Pumpenausführung, Motor und Medium. Die Viskositätswerte werden mit Öl ermittelt.

** Prüfaufbau: Medium Wasser / Diesel, Durchfluss in Vorzugsrichtung, Beruhigungsstrecke 0,2 m vor und nach dem Durchflusszähler
